上扉式電気炉 1300℃

陶芸電気炉 伊万里 KCBシリーズ
用途 本焼焼成・素焼き・上絵の焼成

窯元・陶芸家・学校・陶芸教室など

上扉電気炉 伊万里

上扉電気炉 伊万里

伊万里 KCB シリーズは、特に使用頻度の高い窯元や還元焼成を頻繁に行われる陶芸家の方に最適な電気炉です。炉壁が厚いので、断熱保温性に優れ、また、ヒーター線の径が大きく長寿命です。

炉壁には高品質断熱レンガ、スーパーボード、シリカボードを 165 mm 厚に積層し、断熱保温効果を高めています。上扉は高温度にも耐えるセラミックボードを使っていますので軽くて断熱が抜群です。
発熱体は、世界的に信頼性の高いスウェーデンのカンタルヒーター線2.9 mm 以上の径を使用し、ヒーター線の表面積あたりの負荷を低く抑えていますので劣化が遅く、丈夫で長寿命です。また、ヒーター線はスパライル方式で溝に収納されていますので、製品の出し入れや線の交換が容易です。
焼成温度の制御は、プログラム式 PID 制御で、安定した昇温とキープができ、プログラムの変更が簡単なので自分の焼成パターンを自由に組むことが出来ます。
メンテナンスは弊社が責任を持って致しますので安心してお使い頂けます。

仕様

  • 炉壁材質:断熱レンガ、セラミックファイバー、保温ボード
  • 外装:ステンレス 304
  • 一回の電気代:本焼成約 1,800 円/素焼き約 600 円 (12Rの場合)
  • 還元バーナーセットを併用すると還元焼成が可能



型式/仕様 KCB-10R KCB-12R KCB-13SR KCB-15R KCB-18R KCB-24R
電気容量: 11kw 12kw 13kw 14kw 16kw 24kw
炉内 (cm): 58×46xH52  69×46xH59  58×58xH59  81×46xH59  92×52xH59 138×52xH59
外形 (cm): 115×86xH96 126×86xH102 115×98zH102 138×86xH102 149×92xH102 195×92xH102
重量: 340 kg  460 kg  500 kg 550 kg 650 kg 850 kg

ほかにも各種サイズがあります。またご希望の炉内寸法もできます。詳しくは弊社までお問い合わせください。

主な特長

温度バランスに優れ、丈夫で安全な電気炉です。

陶芸電気炉伊万里シリーズ
上扉
四層構造で高温側には高級セラミックファイバーを採用し断熱効果を高めています。
電気炉の上扉

大きい換気孔
湿気抜きや冷却時に使用


電気炉の換気孔

ヒーター線
ヒーター線は、高品質で信頼性のあるスウェーデンのカンタルヒーターを採用。線径を大きくし表面負荷を低くおさえているので丈夫で長持ちし安心です。
電気炉のヒーター線




炉壁
断熱レンガと高温断熱ボードを組み合わせた三層構造。炉厚は 16 cm以上 あり、高い断熱性のため安全で熱効率も高く、経済的です。



電気炉の炉壁

ケーシング
角パイプとL鋼で外枠を溶接し、側面はステンレスでカバーしています。丈夫で長持ちします。




電気炉のケーシング

還元装置
オプションのプロパンバーナーで燃焼ガスを炉内に送り、還元雰囲気にします。還元濃度の調整はプロパンガスの二次圧と二次空気の調整で行います。
電気炉の還元装置

取っ手
直径 35 mm の太さで握り易く熱くなりにくい取手です。



電気炉の取っ手

炉床
炉床にもヒーター線を配置して炉内温度のバランスをとっています。



電気炉の炉床



セラミックファイバーを使った四層構造で断熱、安全をはかっています。
電気炉の扉



プログラム温度調節計
簡易な操作でプログラムが自由に設定できます。9 パターン 9 セグメントの設定及び天窓の閉温度が設定可能。
プログラム温度調節計
炉内温度のバランス
多くの実績から発熱体の配置を考慮しています。




炉内温度のバランス

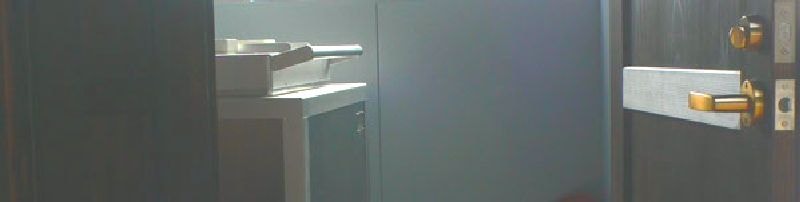

設置事例

上扉式電気炉

KCB-13R

スライド式電気炉

KCB-18R-3P

スライド式電気炉

KCB-24R-3P
