横扉式電気炉 ポーセルライト KCP 1300℃

用途 本焼焼成・素焼き・上絵の焼成

福祉施設・学校・陶芸教室・陶芸家など



ポーセルライト KCP シリーズは、温度制御部と炉本体が一体になった前扉式の本格的な電気炉です。温度設定や製品の出し入れが容易で、場所を取りません。陶芸を楽しむ方々が安心して使えるよう安全性と扱いやすさを追求しました。

炉壁には高品質断熱レンガ、スーパーボード、シリカボードを積層しているので、断熱保温性に優れ、外壁も手で触れる程度の温度です。
発熱体は、世界的に信頼性の高いスウェーデンのカンタルヒーター線を採用し、ヒーター線の表面積あたりの負荷を低く抑えていますので丈夫で長寿命です。また、ヒーター線はスパライル方式で溝に収納されていますので、製品の出し入れや線の交換が容易です。
焼成温度の制御は、プログラム式 PID 制御で、安定した昇温とキープができ、プログラムの変更が簡単なので自分の焼成パターンを自由に組むことが出来ます。オプションの天窓開閉装置を併用すると天井の換気孔の開閉が希望の温度で閉じスタートから終了まで全自動運転が出来ます。
メンテナンスは弊社が責任を持って致しますので安心してお使い頂けます。

仕様

  • 炉壁材質:断熱レンガ、セラミックファイバー、保温ボード
  • 外装:キーストン張り、ステンレス 304
  • 一回の電気代:本焼成約 1,800 円/素焼き約 600 円 (12Rの場合)
  • 還元バーナーセットを併用すると還元焼成が可能



 型式 KCP-12R KCP-14R KCP-16RW KCB-18RS KCP-24R
電気容量  三相200V12kw  三相200V14kw 三相200V16kw 三相200V18kw 三相200V24kw
最高使用温度 1,280℃  1,280℃ 1,280℃ 1,280℃ 1,280℃
昇温時間(空炉) 6hr  6hr 6hr 6hr 6hr
昇温時間(通常) 12hr  12hr 12hr 12hr 12hr
雰囲気 大気 還元  大気 還元 大気 還元 大気 還元 大気 還元
炉内温度分布 ±10℃ キープ時  ±10℃ キープ時 ±10℃ キープ時 ±10℃ キープ時 ±10℃ キープ時
適用棚板(mm)
450x400x1  450x400x1 40x35x2 50x50x1 45x40x2
炉内寸法(cm) 52wx46dx65h  52wx46dx85h 81wx46dx65h 58wx58dx85h 92wx58dx98h
外形寸法(cm) 118wx94dx160h  118wx94dx155h 148wx99dx160h 124wx106dx160h 160wx112dx168h
重量 450kg  520kg 580kg 620kg 850kg

主な特長

温度バランスに優れ、安全で使いやすい電気炉です。

下の画像をクリックすると拡大します



天井
四層構造で高温側には高級セラミックファイバーを採用し断熱効果を高めています。


天窓自動開閉装置
コントロールモーターを使った自動開閉換気装置で、換気孔閉温度を設定できます。(オプション)


ヒーター線
ヒーター線は、高品質で信頼性のあるスウェーデンのカンタルヒーターを採用。表面負荷を低くおさえているので丈夫で長持ちし安心です。


炉壁
断熱レンガとブランケットと高温断熱ボードを組み合わせた四層構造。炉厚は 20 cm あり、高い断熱性のため安全で熱効率も高く、経済的です。


ケーシング
キーストン張りで丈夫で高温にならず安心です。


還元装置
オプションのプロパンバーナーで燃焼ガスを炉内に送り、還元雰囲気にします。還元濃度の調整はプロパンガスの二次圧と二次空気の調整で行います。昇温とは関係なく雰囲気(CO 濃度)の調整が容易にできます。


取っ手
直径 35 mm の太さで握り易く熱くなりにくい取手です。


炉床

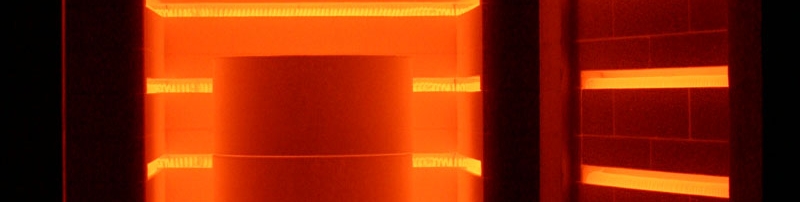

炉床にもヒーター線を配置して炉内温度のバランスをとっています。



壁厚 20 cm の四層構造で断熱、安全をはかっています。扉外側はステンレスを使用。


プログラム温度調節計
簡易な操作でプログラムが自由に設定できます。2 パターン 8 セグメントの設定及び天窓の閉温度が設定可能。ステップ、ホールド、ウェイト機能付。


バランス
本体及び扉のヒーターの段幅に変化をもたせることで炉内温度のヒートバランスをとっています。


横扉式
作品の出入れが容易です。棚板を積んだままでも OK。窯積めの時間が短くてすみます。

設置事例

KCP-12R

KCP-18R

KCP-28R-3P
